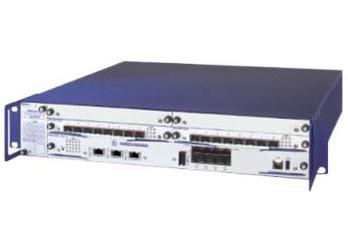

MACH4000,模塊化，可管理的工業骨干交換機

產品描述

端口類型和數量

多支持24個千兆以太網端口和3個萬兆以太網端口，其中16個千兆以太網端口通過介質模塊擴展實現，其余3個萬兆XFP插槽和8個千兆雙絞線（10/100/1000Mbit/s）端口是固定端口

其他接口

電源/信號觸點

V24接口

USB接口

1個4針插入式端口塊，2對信號觸點（自動或手動設置，240 V DC時1A）

1X RJ11口，配置設備串口

1個USB接口，用于連接自動配置適配器（ACA21-USB）

網絡規模-串聯數量

線形-/星形拓?fù)浣Y(jié)構

環形結構（HIPER-Ring）

任意

環網恢復時間<50 ms typ. 當LWL

電壓要求

工作電壓

功耗Btu(IT)h

電源模塊M4-S-XX 或者M(jìn)4-Power (需要另外單獨訂購)

70W（不帶介質模塊）

軟件

管理

診斷

配置

安全

其他服務

預留

串口，web界面，SNMP v1/v2，HiVision，文件傳輸SW HTTP/TFTP

LEDs（電源，連接狀態，數據，100 Mbit/s，自動協商，全雙工，錯誤，冗余管理，環口，LED-測試），信號觸點，系統日志，日志文件，RMON,端口鏡像，拓?fù)浒l(fā)現802.1AB（LLDP），

命令行接口(CLI)，TELNET，BootP，DHCP，DHCP Option 82， HiDiscovery， ACA自動配置適配器(ACA21-USB)

端口安全（基于MAC和IP），代理訪問控制（VLAN/IP）認證8022.1x，SSH，SSL，SNMP V3

8個級別的QoS，IEEE802.1D/q優先級，IEEE802.1Q VLAN，組播(IGMP Snooping/querier)，廣播限制器，端口地址快速刷新，IEEE802.3X流量控制，PTP客戶端(IEEE1588精確時間協議)，SNTP(簡單網絡時間協議),TOS(服務類別)，Diff-Serv-Maping，基于協議的VLAN（IP，非IP通信），流量整形

MSTP-802.1s

路由

動態路由

靜態路由

靜態路由功能、layer 3 – ACL、支持動態路由RIP V1/2 和OSPF等功能 、支持路由冗余功能VRRP、支持多播路由DVMRP、IGMPV1/2/3、PIM DM 等功能

冗余

冗余功能

HIPER-Ring（環形結構），RSTP IEEE 802.1D/w（快速生成樹），網絡冗余/環網耦合(主/備功能)，通過M4-POWER實現24V電源冗余，冗余信號觸點，動態和靜態鏈路聚合(多7個trunk，每個trunk多支持8個端口，支持LACP)

環境條件

工作溫度

儲藏/運輸溫度

相對濕度（無凝結）

平均無故障工作時間MTBF

0⁰C - +60⁰C

-25⁰C - +70⁰C

10% ~95%

28.6年；MIL-HDBK 217F；Gb 25⁰C

機械結構

尺寸（W*H*D）

安裝

重量

保護等級

480 mm x 88 mm x 435 mm

標準19‘機柜安裝

7.5 kg

IP 20

機械穩定性

IEC60068-2-27抗沖擊標準

IEC60068-2-6抗振動標準

15g，11 ms duration，18 shocks

1 mm，2Hz –13.2Hz，90min；0.7g，13.2Hz—100Hz

90 min；3.5mm，3Hz—9Hz，10 cycles，1

Octave/min；1 g，9Hz—150Hz，10 cycles,1 octave/min

EMC 防干擾特性

EN61000-4-2防靜電ESD

EN61000-4-3電磁場

EN61000-4-4瞬時高壓

EN61000-4-5浪涌電壓

EN61000-4-6傳導抗擾度

6KV接觸放電、8KV空氣放電

10V/m(80-1000MHz)

2KV電源線，1KV數據線

電源線：2KV(線/地)，2KV(線/線)，4KV數據線

3V(10kHz-150MHz) ，10V(150kHz-80MHz)，

EMC防輻射

FCC CFR47 Part 15

EN 55022

FCC CFR45 Part 15 Class A

EN55022 Class A

認證

工業控制設備安全

信息技術設備安全

鐵路標準

cUL 508（E175531）

cUL 60950(E168643)

EN 50121-4:2000，軌道沿線電磁兼容性（>10m）

配套設備和附件

配套設備

附件（另購）

設備，終端塊，操作手冊，風扇MA-AIR（已安裝）SFP（100/1000Mbit/s）模塊，

電源，自動配置適配器（ACA21-USB），網路管理軟件Industrial HiVision
